一、電路構成

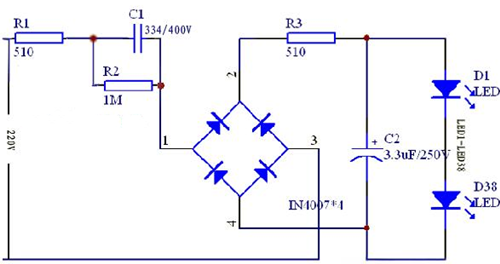

LED 燈泡控制電路主要由電阻、電容、二極管等元器件構成，電路板設計較為簡潔，元件數量不多。以一個典型電路為例，
電容 C1 和電阻 R1 組成阻容降壓電路，對 220V 交流電進行降壓處理。降壓后的電壓經橋式整流電路進行整流，隨后通過電容進行濾波，平滑電壓波動。最后，電流經過限流電阻 R3 輸出電壓，點亮兩組 LED 燈，僅需這些基本元件即可構成一個簡易 LED 燈泡。
電容 C1 和電阻 R1 組成阻容降壓電路，對 220V 交流電進行降壓處理。降壓后的電壓經橋式整流電路進行整流，隨后通過電容進行濾波，平滑電壓波動。最后，電流經過限流電阻 R3 輸出電壓，點亮兩組 LED 燈，僅需這些基本元件即可構成一個簡易 LED 燈泡。
二、工作原理
阻容降壓與整流濾波 ：220V 交流電輸入后，首先經過 C1 降壓電容進行降壓，降低電壓至合適范圍。降壓后的交流電壓送入橋式整流電路，實現交流電到直流電的轉換。整流后的脈動直流電再經 C2 濾波電容濾波，進一步平滑電壓，減少紋波，為后續 LED 供電提供相對穩定的直流電壓。
恒流與保護機制 ：限流電阻 R3 的作用是限制流經 LED 的電流，防止因電壓波動或溫度升高導致電流過大而損壞 LED，確保 LED 在額定電流下穩定工作。R1 作為保護電阻，可在一定程度上防止電路過流和過壓。R2 是電容 C1 的泄放電阻，當電源斷開時，釋放 C1 上儲存的電荷，避免殘留電壓對電路和人身安全造成危害。
開燈防沖擊保護 ：由于 C1 的存在，開燈瞬間會產生較大的充電電流。C2 在此時能夠吸收這部分沖擊電流，防止其對 LED 造成損傷，起到開燈防沖擊的保護作用，延長 LED 的使用壽命。
三、電路設計注意事項
散熱問題 ：LED 安裝密度高時，熱量難以散發，溫度升高會對 LED 的光衰和壽命產生顯著影響。散熱不佳可能導致光衰減，且 LED 溫度升高會使電流增大，大功率照明產品制作中需特別注意散熱設計，以保證 LED 的穩定性和使用壽命。小功率 LED 通常采用自散熱方式，因此在電路設計中需謹慎控制電流大小，避免因電流過大導致 LED 過熱。
元件選擇 ：在選擇降壓電容 C1 時，應選用耐壓 400V 以上的滌綸或 CBB 電容，以確保其在 220V 交流電源下可靠工作，避免電容擊穿引發故障和安全隱患。濾波電容 C2 的耐壓需達到 250V 以上，以滿足電路的電壓要求并保證其正常工作。
四、應用場景與優勢
該電路特別適用于小功率燈杯，具有體積小、便于安裝的特點，被廣泛應用于各類燈杯產品中。其優勢包括恒流源供電，保證 LED 穩定發光；低功耗設計，節能效果顯著；整體結構小巧經濟，降低了生產成本和使用成本。該電路可驅動 20 至 40 顆 20mA 的 LED，滿足多種照明場景的需求，如家庭照明、商業照明中的裝飾燈、指示燈等小功率照明應用。
五、12V 低壓節能燈電路

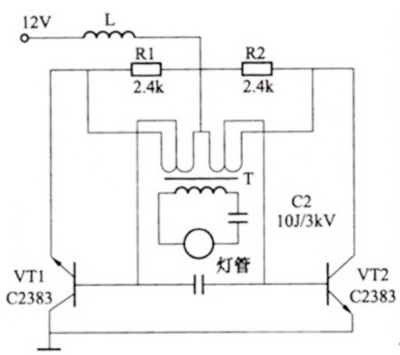

如圖所示是一款 12V 低壓節能燈電路，工作電流約 2A。燈管啟動時，12V 電源接通，由三極管 VT1、VT2、C1 和變壓器 T 組成的震蕩電路產生幾十千赫茲的高頻交流電。該高頻交流電經升壓變壓器 T 升壓后，為熒光燈提供工作電壓。此電路中，震蕩晶體管 VT1、VT2 和變壓器 T 發熱量小，功率因數較高，適合用于移動照明或長時間應急照明場景。供電電源可以是 10~14V 的直流電源，例如汽車的 12V 電瓶，方便在不同電源環境下使用。
