一、MOS管米勒平臺形成根源

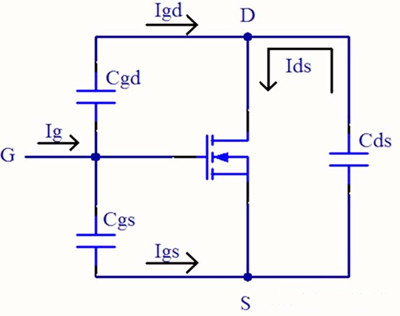

MOS管的三個極之間天然存在寄生電容，具體包括：柵極與源極之間的寄生電容Cgs，漏極與源極之間的寄生電容Cds，以及柵極與漏極之間的寄生電容Cgd。這些寄生電容在電路運行中扮演著關鍵角色。其中，Cgd寄生電容是引發米勒平臺現象的核心因素，也被稱作米勒電容。
在交流信號測量環境下，當漏源短接時，測得的GS電容即為輸入電容Ciss=Cgs+Cgd。輸入電容充電至閾值電壓時，MOSFET得以開啟。而輸出電容Coss=Cds+Cgd，在其充放電過程中會產生COSS損耗。

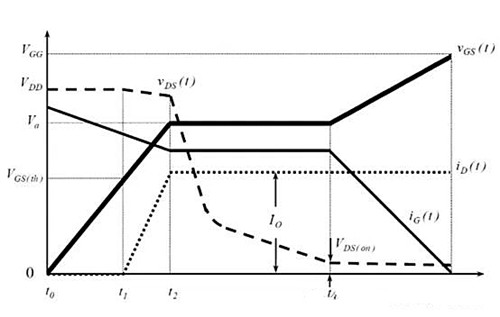

當MOSFET經歷從截止區到放大區，再進入可變電阻區的開通過程時（關斷過程則相反），特別是在放大區階段，米勒效應使得隨著Vds的下降，Cgd電容顯著增大。此時，給Cgd電容充電的過程直接導致了米勒平臺的出現。
從理想放大器角度來看，米勒效應可解釋為電抗變換致使電流增大，等效為電抗變小，輸入電抗變小對應電容增大（Z=1/jωC）。
二、米勒平臺的負面影響
米勒平臺會使MOS管在開啟時上升沿時間延長，導致MOS管發熱加劇、損耗增加，主要表現為開關損耗的上升。
三、改善米勒平臺的有效策略
提升驅動功率：采用MOS管專用驅動芯片或圖騰柱電路，增強驅動能力，加速電容充放電過程，從而在一定程度上縮短米勒平臺持續時間。
增加Cgs：在柵源極之間并聯電容，增大Cgs，使MOS管更易完全導通，進而減少米勒平臺的影響。但需注意，此方法雖能抑制寄生電壓防止米勒平臺震蕩，卻會增加驅動損耗，需根據實際電路要求權衡使用。
優選MOS管：在電路設計初期，盡量選擇Cgd較小的MOS管，從源頭上削弱米勒平臺效應。
優化電路布局：縮短驅動信號布線長度，降低寄生電感，進而減少米勒平臺震蕩電壓過沖。同時，合理選擇合適的柵極驅動電阻，協同調控米勒效應的影響，提升電路整體性能和穩定性。
