二階高通濾波器性能解析
一、傳遞函數推導（核心內容）

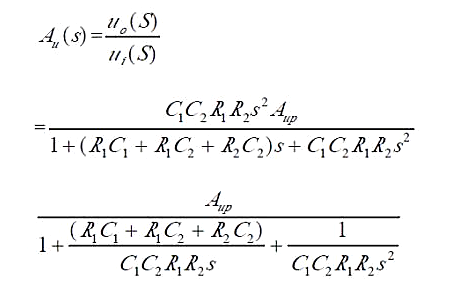

運用節點電流法，可以精準求解出該二階高通濾波器的傳遞函數。
該方法通過對電路中各節點電流的分析，建立相應的數學方程組，進而求解出輸出與輸入之間的關系表達式。具體而言，通過對濾波器電路中關鍵節點的電流進行分析，綜合考慮各電路元件的特性，如電阻、電容等對電流的影響，最終推導得到傳遞函數的表達形式。該傳遞函數能夠清晰地反映出濾波器在不同頻率下的響應特性。
該方法通過對電路中各節點電流的分析，建立相應的數學方程組，進而求解出輸出與輸入之間的關系表達式。具體而言，通過對濾波器電路中關鍵節點的電流進行分析，綜合考慮各電路元件的特性，如電阻、電容等對電流的影響，最終推導得到傳遞函數的表達形式。該傳遞函數能夠清晰地反映出濾波器在不同頻率下的響應特性。
二、頻率特性（核心內容）

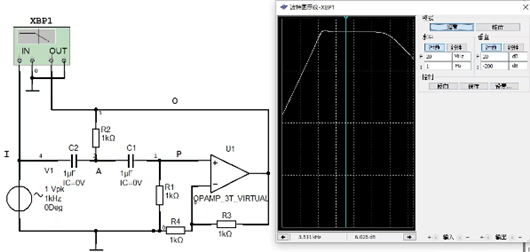

二階有源高通濾波器的電路仿真圖如下：

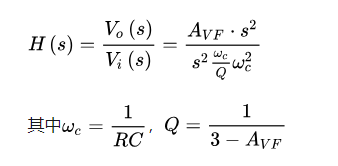

當R1=R2=R，C1=C2=C時，其傳遞函數具有特定的形式，能夠體現出明顯的高通特性。
從傳遞函數的表達式可以深入分析其頻率特性：當頻率較低時，即s值很小時，Vo(s)/Vi(s)的比值也很小，表明濾波器對低頻信號具有很強的衰減作用；隨著頻率的升高，s值增大，Vo(s)/Vi(s)的比值也隨之增大，意味著濾波器逐漸允許高頻信號通過；當s接近于無窮時，Vo(s)/Vi(s)的比值趨于最大值AVF，體現了濾波器在高頻段的穩定增益。
從傳遞函數的表達式可以深入分析其頻率特性：當頻率較低時，即s值很小時，Vo(s)/Vi(s)的比值也很小，表明濾波器對低頻信號具有很強的衰減作用；隨著頻率的升高，s值增大，Vo(s)/Vi(s)的比值也隨之增大，意味著濾波器逐漸允許高頻信號通過；當s接近于無窮時，Vo(s)/Vi(s)的比值趨于最大值AVF，體現了濾波器在高頻段的穩定增益。
在仿真圖中，波特圖能夠直觀地展示濾波器的頻率響應特性。在低頻區間，增益很小，有效抑制了低頻噪聲和干擾；而在高頻區間，增益達到一個近似定值，確保高頻信號能夠穩定傳輸。然而，需要注意的是，在頻率特別高的情況下，由于實際運算放大器（運放）的帶寬有限，增益會出現一定程度的下降。這是因為運放的頻率響應特性限制了其在極高頻率下的性能表現。因此，在實際應用中，選用運放時必須確保其帶寬足夠能夠通過所有的有效信號，以保障濾波器在整個工作頻段內的性能穩定性和可靠性。
