    穩壓管處于反向擊穿狀態解析,穩壓管反向擊穿介紹
    穩壓管反向擊穿特性分析
    穩壓管是一種特殊的二極管,其核心特性在于 PN 結的反向擊穿能力,借此實現精準穩壓功能。當反向電壓達到特定閾值時,穩壓管會進入反向擊穿狀態,但該擊穿具有可恢復性,并非永久性損壞。穩壓管的設計初衷正是在反向擊穿區域內穩定電壓。
    在實際應用中,控制穩壓管的電流至關重要。需在電路中串聯限流電阻,確保穩壓管工作電流處于安全范圍,防止因電流過大而損壞。限流電阻的選擇極為關鍵,過大或過小都會削弱穩壓效果。

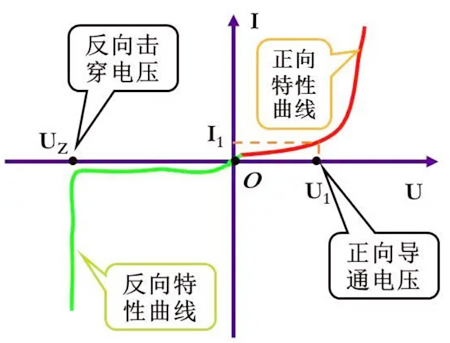

    穩壓管正常工作時處于反向擊穿狀態,該區間具有可恢復性。PN 結的伏安特性如下圖所示,第一象限為正向特性曲線,普通二極管基于此特性研制,以一般硅二極管為例,正向?qū)▔航导s 0.7V。當施加正向電壓大于 0.7V 時,二極管導通,電流呈指數上升,壓降變化較小。而當施加反向電壓時,若二極管電壓小于 UZ(反向擊穿電壓),反向電流極小,通常為 μA 或 nA 級別,可忽略不計,體現了普通二極管正向?qū)?、反向截至的特性?br /> 穩壓管反向擊穿

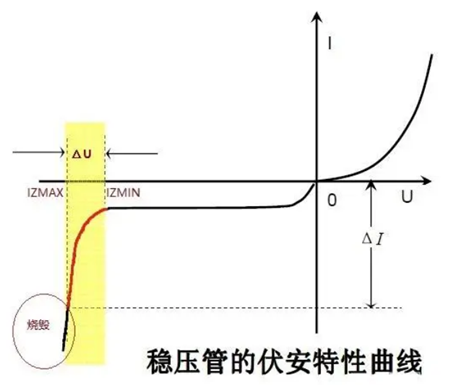

    穩壓二極管工作于反向擊穿區,該區域存在一個范圍,使用時必須確保其工作在此區間內,即 IZMIN≤IZ≤IZMAX。其中,IZ 為穩壓二極管的工作電流,IZMIN 為最小穩壓電流,IZMAX 為最大工作電流。因此,限流電阻的參數計算至關重要,設計不當可能無法達到穩壓效果,甚至導致電流過大、雪崩擊穿,燒毀二極管。其正常工作區域如下圖黃色部分所示。
    穩壓管反向擊穿

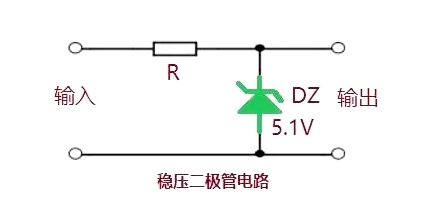

    穩壓二極管電路
    穩壓管反向擊穿
    在實際電路設計中,需根據穩壓二極管的相關參數(如典型穩壓值、工作電流典型值、最大工作電流、最小穩壓電流,以及輸入電壓范圍、輸出負載電流范圍)精確計算限流電阻 R 的阻值。
