無刷電機驅動電路剖析
一、無刷電機工作原理概述
無刷電機通過三相線通電運行,其定子含有與三相匹配的線圈,線圈數量為 3 的倍數。電機運轉時,各相線圈依據轉子位置進行換流,即改變電流方向,以此控制電機轉動。換流速度的調整以及經 PWM(脈寬調制)調制后的電壓共同作用,實現對電機轉速的精準控制。逆變器在該系統中扮演關鍵角色,它利用直流電源(通常是電池)生成各相所需的功率信號,相當于交流信號的生成電路。


二、驅動電路詳解

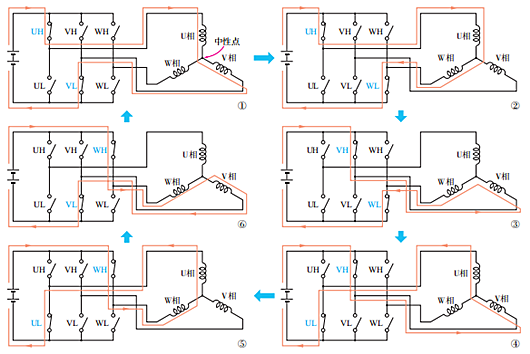

無刷直流電機的驅動電路如下圖 1 所示。功率器件采用晶體管,這里特指 MOSFET 或 IGBT,它們充當高速開關的角色。這種不處于放大狀態而僅作為開關的器件,被稱之為 “開關器件”。
晶體管左側的端子在晶體管中稱為 “基極”,在 MOSFET 中則稱為 “柵極”。當對基極 / 柵極施加電壓時,電流便從晶體管右上方的端子(集電極 / 漏極)流向右下方的端子(發射極 / 源極),開關進而變?yōu)殚_通狀態。開關處于開通狀態時,直流電源電壓施加到集電極 / 漏極,電流依次流經上臂晶體管 / MOSFET、電機線圈(兩相串聯)、下臂晶體管 / MOSFET,最終回到地。
(一)線圈電流流動路徑
電機包含 U 相、V 相、W 相線圈。PWM 信號需控制電流按特定方向流過其中兩相的開關,具體方向如下:
U → V
U → W
V → W
在上述方向中,箭頭左側代表上臂開關,右側代表下臂開關。電路中,盡管 U 相、V 相、W 相線圈可簡化視為各 1 個,但實際是由多個定子線圈(槽)通過串聯或并聯組成。
(二)開關器件的互補關系
對于開關器件,上臂和下臂分別對應 U 相、V 相、W 相。以 U 相為例,U 相上臂開關器件開通時,U 相下臂開關器件必須關斷;反之,U 相上臂開關器件關斷時,U 相下臂開關器件必須開通。V 相、W 相的情況與之相同,絕對不存在上臂和下臂同時開通或同時關斷的情形,這種關系被稱作 “互補”。
(三)開關器件的控制機制


如圖 2 所示電路,電流從上臂流向 down 臂,上臂從三相中選取 1 相開通,下臂同樣從三相中選取 1 相開通,因此整個電路包含 6 個 MOSFET 開關器件。微處理器實時決定電流的流向,即從哪里流向哪里、流經哪相。微處理器會計算各相所需形成的波形,并通過計時器 / 計數器端子在任意時刻輸出相應的適當波形。在此電路中,晶體管負責實施 PWM 控制。所選用的 6 個 MOSFET 均具備相同的特性,綜合考慮采購便利性與卓越的驅動性能,最終選定 N 溝道 MOSFET。
