在電子電路設計中，MOSFET（金屬氧化物半導體場效應晶體管）的關斷條件是確保電路正常運行的關鍵因素之一。以下是MOSFET關斷條件的詳細介紹：
一、MOSFET關斷條件
（一）控制端電壓低于關斷閾值
MOSFET的控制端（Gate）需要施加一個低于關斷閾值的電壓，以使其進入關斷狀態。關斷閾值是指控制端電壓達到的最低值，使MOSFET停止導通。當控制端電壓低于這一閾值時，MOSFET的導電溝道消失，從而實現關斷。
（二）控制端電荷層建立時間
在關斷過程中，控制端需要逐漸積累反向電荷，形成電荷層。建立電荷層所需的時間與MOSFET的特性和設計有關，但通常會有一個上限值?？刂贫穗姾蓪拥慕r(shí)間必須足夠長，以確保MOSFET完全進入關斷狀態。如果電荷層建立時間過短，可能導致MOSFET未能完全關斷，從而影響電路的性能和可靠性。
（三）控制端電流
在關斷過程中，控制端的電流應盡量保持較低。過高的電流可能導致電荷層建立不完全或影響關斷速度。因此，需要通過合適的電路設計和電流控制手段來確保控制端電流在關斷過程中的穩定和符合要求。例如，可以通過在控制端串聯適當?shù)碾娮鑱?lái)限制電流。
二、MOSFET關斷過程分析
（一）關斷指令
當外部的控制信號或電路邏輯需要關閉MOSFET時，關斷指令會發送給MOSFET的控制端（Gate）。該指令通常是一個低電平信號。在數字電路中，這一信號可能來自微控制器或其他邏輯器件。
（二）表面電荷收集
一旦控制端接收到關斷指令，控制端會逐漸收集表面電荷。MOSFET的控制端被電介質（如氧化物）隔離，因此需要一定的時間來收集表面電荷。這一過程是關斷過程的關鍵環節，決定了電荷層的形成速度和質量。
（三）電荷層形成
收集的表面電荷會使MOSFET的控制端形成一個電荷層，該層會隔離控制端的電場與開關區域的電場。電荷層的形成是MOSFET關斷的必要條件，它阻止了控制端電場對開關區域的影響，從而使MOSFET進入關斷狀態。
（四）開關區域電壓變化
隨著電荷層的形成，MOSFET的開關區域電壓會變化。在正常工作狀態下，開關區域電壓相對較低，使得開關處于導通狀態。而在關斷過程中，開關區域電壓逐漸升高。
（五）關斷過渡期
當控制端的電荷層達到足夠大小，開關區域電壓會增大，從而導致MOSFET進入關斷過渡期。在過渡期間，開關區域電壓逐漸趨近于最大值。這一階段是MOSFET從導通到關斷的過渡過程，對電路的穩定性和性能有重要影響。
（六）關斷完畢
一旦開關區域電壓達到最大值，MOSFET完全進入關斷狀態。此時，MOSFET的開關區域形成了高阻抗，導致電流無法通過。MOSFET在關斷狀態下，其漏極和源極之間的電阻極大，幾乎不導通電流。
三、實際應用中的注意事項
在實際應用中，MOSFET的關斷過程可能會受到多種外部因素的影響，如驅動信號的頻率和幅值、電荷層的積累時間等。因此，需要合理設計電路以確保MOSFET的可靠關斷。例如，可以通過優化驅動電路的設計、選擇合適的MOSFET型號和參數、增加必要的保護電路等措施，來提高M(jìn)OSFET關斷的可靠性和穩定性。
總之，深入理解MOSFET的關斷條件和過程，對于設計高效、可靠的電子電路具有重要意義。通過合理選擇和設計，可以確保MOSFET在各種工作條件下都能穩定、可靠地運行。

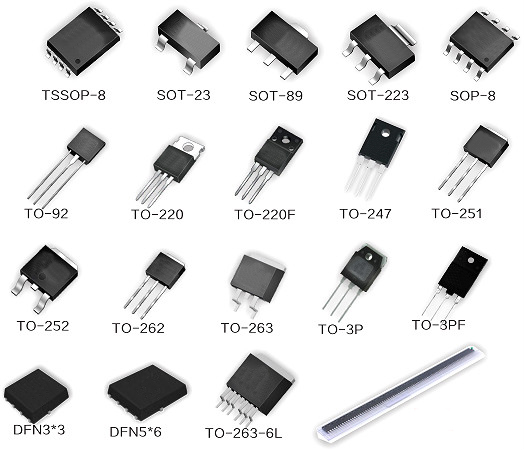

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
