我們看到單片機IO驅動MOS管，一般都不會看到單片機直接驅動MOS管，更多時候單片機驅動MOS管是加入三極管來進行驅動。
不過，有些時候，單片機也可以直接驅動MOS管。
MOS管&單片機
MOS管是電壓驅動型元件，MOS管在驅動電路時，驅動電壓達不到導通維持電壓（Vgs)，MOS管就不能實現穩定、可靠的導通。
單片機的工作電壓一般為3.3V或5V，有一定的帶負載能力，然而I/O口輸出的驅動電壓幅度較小，電流很小，驅動能力有限。對于一些小功率MOS管，如果單片機IO的驅動電壓合適，可以直接驅動MOS管的。
但一般情況下，MOS管的驅動電壓為3V~5V左右（不同型號MOS管驅動電壓不同）。在驅動小電流負載情況下單片機可以直接驅動MOS管，但是大電流負載就不行了。由于內阻大，功耗過大，直接驅動很容易造成MOS管燒毀。因此，可以在I/O口輸出端增加三極管，進行驅動MOS管。
三極管是電流型的驅動器件，只要給三極管的基極提供驅動電流就可以導通，再通過三極管的集電極給MOS管提供驅動電壓。
例如，當單片機輸出高電平時，三極管導通，NMOS的G極為低電平，NMOS截止關斷；單片機輸出低電平時，三極管截止，G極為高電平，NMOS導通。這樣可以有效的避免單片機輸出的電平無法滿足VTH的情況。
當然，有時候除了使用三極管之外，我們還可以使用光耦等器件。

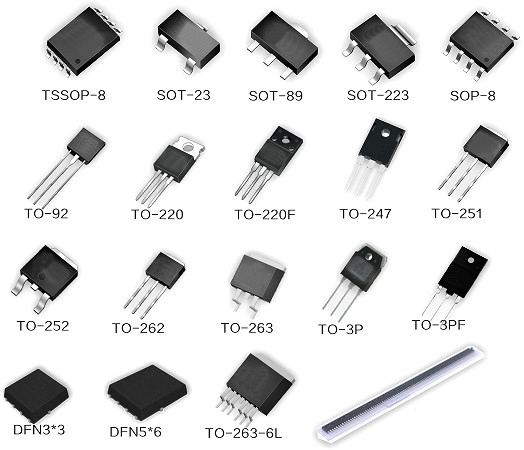

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
