MOS 管計算導通損耗時，應該用平均電流IAVG還是用電流有效IRMS值呢？

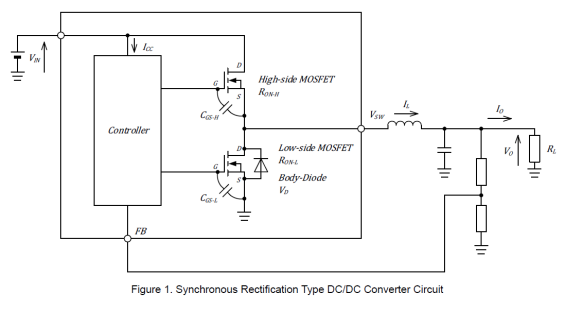

先定義下相關參數，以便于后續的計算．
IO -------------輸出電流
IH-AVG-----------上MOS 管平均電流
IL-AVG ---------下MOS 管平均電流
IRMS(H) --------上MOS 管電流有效值
IRMS(L) -----------下MOS 管電流有效值
D ------------------上MOS 管占空比
ΔI --------------電感紋波電流
RON-H ---------上MOS 管導通電阻
RON-L ---------下MOS 管導通電阻
PON-H ---------上MOS 管導通損耗
PON-L ---------下MOS 管導通損耗
計算方法１： 基于平均電流

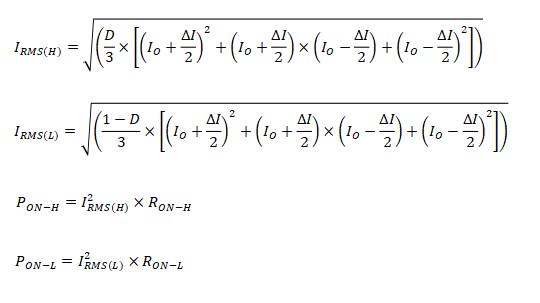

計算方法２： 基于電流有效值

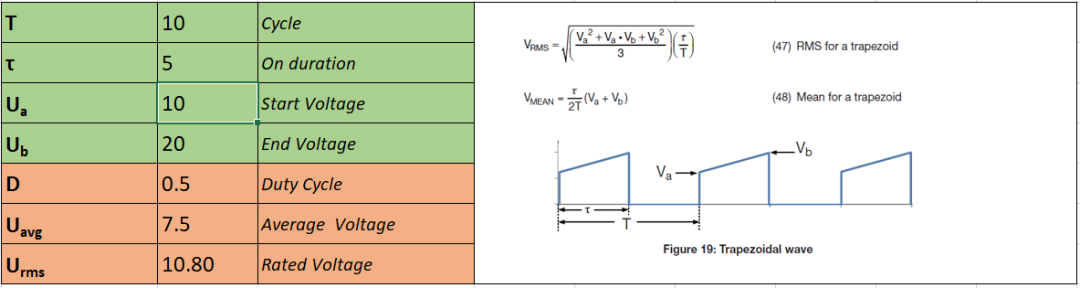

下面是關于有效值和平均值的對比數據，可以直觀的看出有效值比平均值大出很多．
所以?xún)煞N方法計算出來的導通損耗也會差別很大，那么哪種方式是正確的呢？

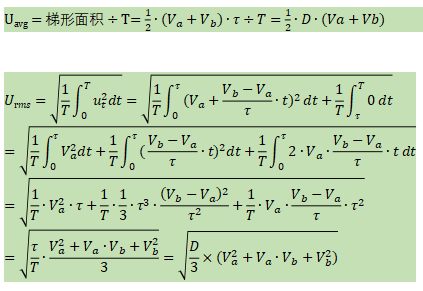

MOS 管導通時，等效為一個電阻RDS(ON), 計算損耗時是通過積分來計算的，應該用有效值來計算。
由此可見，I 為有效值的計算公式, 所以計算時應用電流有效值來計算MOS管的導通損耗．
那么什么時候可以用平均電流來計算損耗呢？
其實輸出整流二極管，MOS體二極管的導通損耗，則是用均值來計算的．
