    振鈴現象的解決方法介紹1
    振鈴現象屬于信號完整性問題,其解決方法通常為端接匹配技術。
    進行信號完整性的分析需用到IBIS 模型和EDA工具,其中IBIS(Input/Output Buffer Information Specification)模型是一種基于V/I曲線的對1/O BUFFER快速準確建模的方法,是反映芯片驅動和接收電氣特性的一種國際標準;
    它提供一種標準的文件格式來記錄如驅動源輸出阻抗、上升/下 降時間及輸入負載等參數,適合做振鈴和串擾等高頻效應的計算與仿真。
    1、串行匹配法

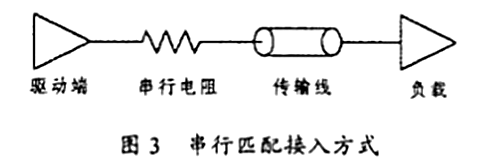

    串行匹配,即使驅動端的阻抗與傳輸線的阻抗相匹配,其接入方式如圖3.
    信號 振鈴
    串行匹配即是在傳輸線模型前加入一個串行電阻,通過調整電阻值來使驅動端阻抗和傳輸線阻抗一致,通常串入電阻的阻抗加上驅動端阻抗應比傳輸線上的阻抗略大一些。

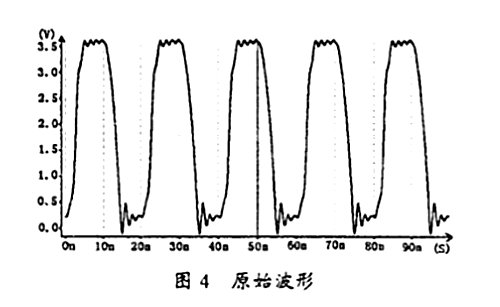

    在未串接電阻時,信號的原始波形如圖4所示。
    信號 振鈴
    可以看到在負載端有振幅近500mV的振鈴現象。

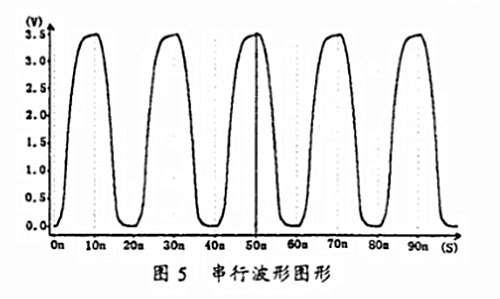

    當接入500電阻時,信號的波形如圖5所示。
    信號 振鈴
    由圖5可知,振鈴現象所產生的毛刺已被消除。串行匹配只需在電路中串入一個電阻,不直接與電源相接,因此功耗較小,連接簡單;
    但其也有不足之處:串入的電阻會在源端和自身之間產生反射信號,如果有其他輸入信號的話,會對其邏輯狀態造成影響;并因為增加了電路的RC常數會導致信號的上升時間變緩,所以在超高速電路中不太適用。
