    場效應管放大電路動態解析

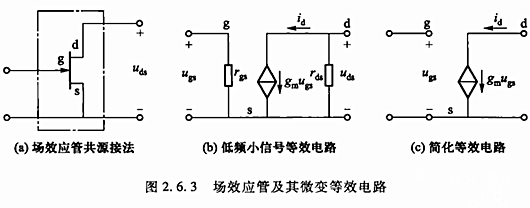

    1. 場效應管的微變等效電路
    場效應管是電壓控制型器件,其漏極電流i的大小是通過柵源電壓u進行控制的,其漏極輸出回路可等效為受控于輸入電壓 ugs 的恒流源 gm * ugs。
    由于在低頻段輸入電阻 rgs 和漏源電阻 rds 為高阻,可視為開路,故圖2.6.3(b)所示的電路可用圖2.6.3(c)所示的簡化等效電路來表示。
    場效應管 放大電路 動態

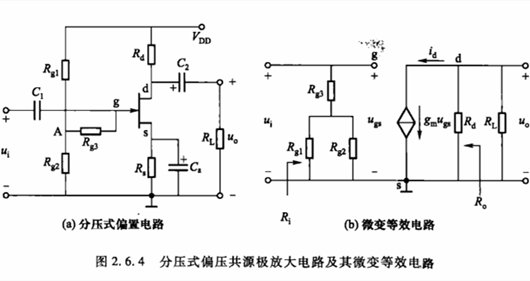

    2. 場效應管共源極放大電路分析
    場效應管 放大電路 動態

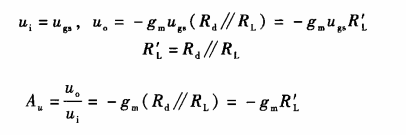

    1. 電壓放大倍數Au
    場效應管 放大電路 動態
    “-”號表示共源放大電路的輸出與輸入反相。
    2. 輸入電阻Ri
    電路的輸入電阻Ri為:
    場效應管 放大電路 動態
    3. 輸出電阻Ro
    場效應管 放大電路 動態

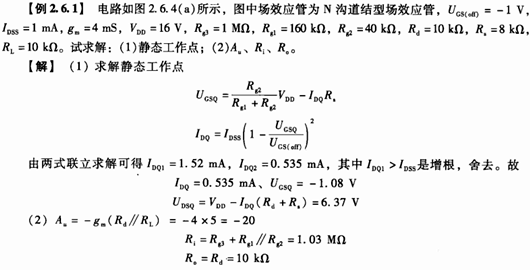

    經典例題:
    場效應管 放大電路 動態

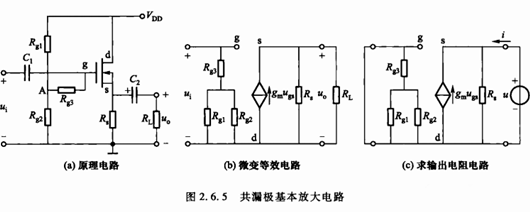

    3. 場效應管共漏極放大電路分析
    場效應管 放大電路 動態

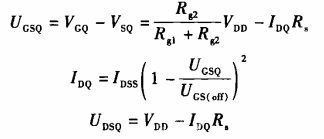

    1. 靜態分析
    畫出直流通路;聯立變量求解就行
    場效應管 放大電路 動態

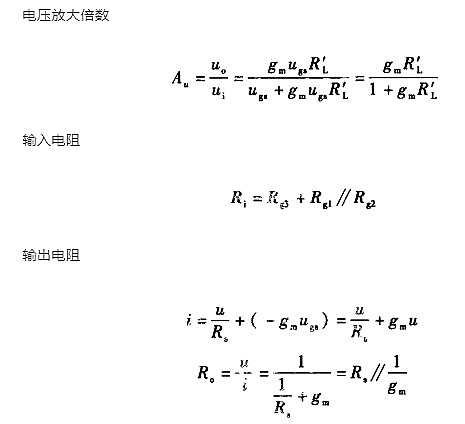

    2. 動態分析
    場效應管 放大電路 動態
