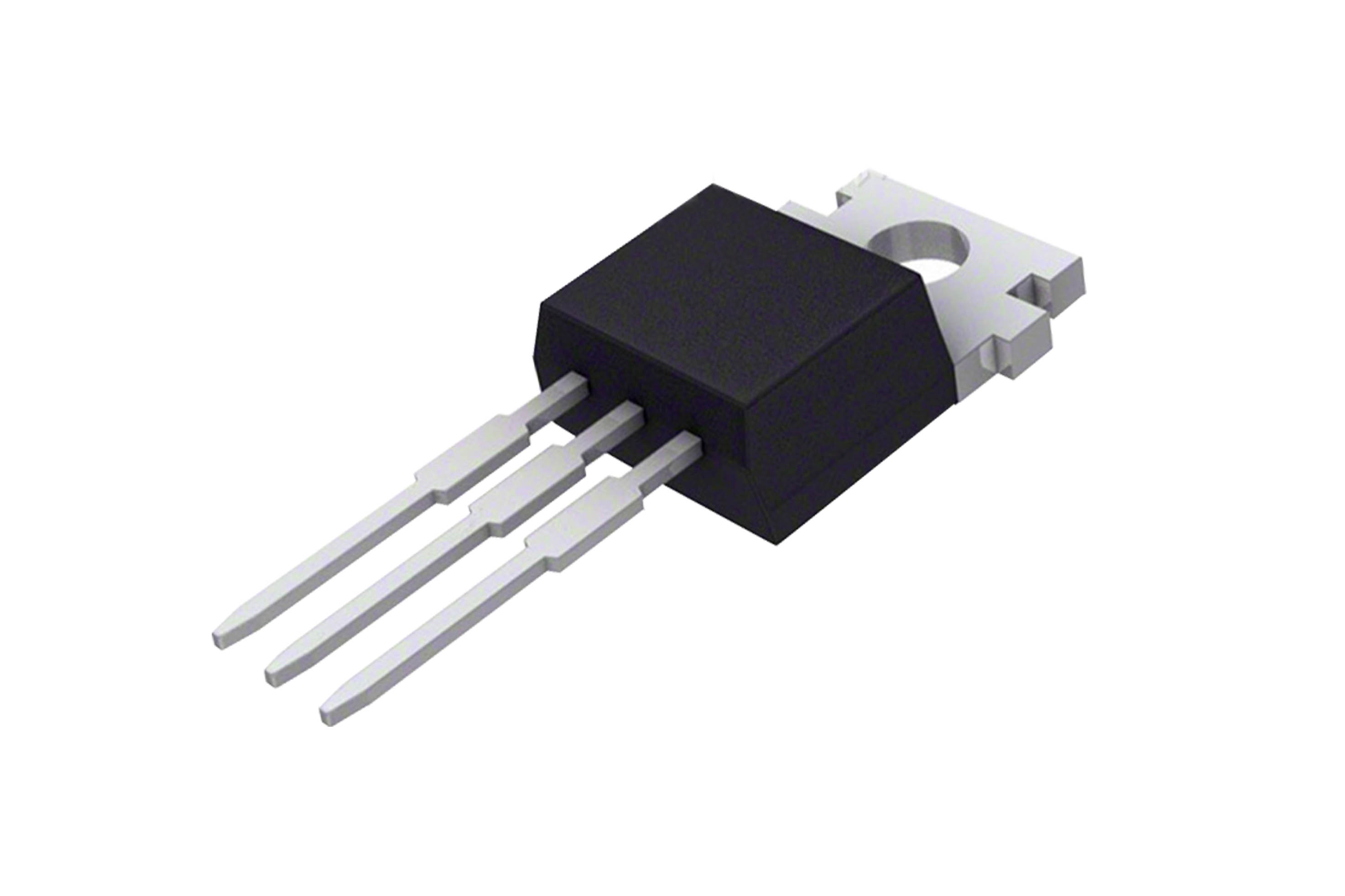

由于體積小、結構相對簡單、功能性強，可控硅在電子電路設計中成為了應用較為廣泛的半導體器件之一，對電路中的電流及電壓等進行調節。在功能上可控硅和固態繼電器有著高度的相似性，但實際上，這兩種器件是有很大區別的。本文就將對可控硅與固態繼電器的區別進行講解，幫助大家了解其中包含的那些應該掌握的知識。
這兩者的區別，可以用簡單的幾句話來解釋，但如果真的深究起來，也能總結出不少知識?？煽毓杩梢允菃蜗虻模部梢允请p向的，可以過零觸發也可以移相觸發，固態繼電器同樣是如此的。所以，他們的用途、形式都是一樣類型產品，從這一點上(使用的形式、性質角度)沒有區別，因?yàn)楣虘B(tài)繼電器也是可控硅做的(三極管的固態繼電器除外)。
那么他們的區別到底在那呢?他們的區別就在于，可控硅就是可控硅，固態繼電器則是可控硅+同步觸發驅動。這就是區別。現在有一種叫“智能化可控硅模塊”，他把可控硅元件、同步觸發驅動做在一個模塊里了，這種可控硅與固態繼電器已經無法區分了。當然，從形狀上可以區分。
可控硅的工作原理
可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成。當陽極A加上正向電壓時，BG1和BG2管均處于放大狀態。此時，如果從控制極G輸入一個正向觸發信號，BG2便有基流ib2流過，經BG2放大，其集電極電流ic2=β2ib2。因?yàn)锽G2的集電極直接與BG1的基極相連，所以ib1=ic2。此時，電流ic2再經BG1放大，于是BG1的集電極電流ic1=β1ib1=β1β2ib2。這個電流又流回到BG2的基極，表成正反饋，使ib2不斷增大，如此正向反饋循環的結果，兩個管子的電流劇增，可控硅使飽和導通。
由于BG1和BG2所構成的正反饋?zhàn)饔?，所以一旦可控硅?dǎo)通后，即使控制極G的電流消失了，可控硅仍然能夠維持導通狀態，由于觸發信號只起觸發作用，沒有關斷功能，所以這種可控硅是不可關斷的。由于可控硅只有導通和關斷兩種工作狀態，所以它具有開關特性，這種特性需要一定的條件才能轉化。
可以看到，可控硅與固態繼電器實際上是包含的關系，固態繼電器的組成依靠著可控硅為基礎，這就能解釋這兩者的關系為何這樣令人摸不著頭腦容易混淆了。
