所謂鉗位，就是把輸入電壓變成峰值鉗制在某一預定的電平上的輸出電壓，而不改變信號。
鉗位電路的功能：將輸入訊號的位準予以上移或下移，并不改變輸入訊號的波形。
1. 基本元件;
二極管D、電容器C及電阻器R（直流電池VR）。
2. 類別:
負鉗位器與正鉗位器。
3. 注意事項
D均假設為理想，RC的時間常數也足夠大，不致使輸出波形失真。
任何交流訊號都可以產生鉗位作用。
負嵌位器
01
01
簡單型
工作原理：
Vi正半周時，DON,C充電至V值，Vo=0V。
Vi負半周時，DOFF，Vo=-2V。
02
02

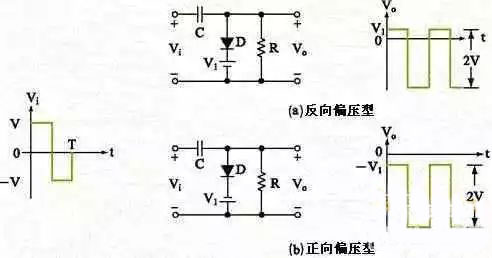

加偏壓型
工作原理：
Vi正半周時，二極管DON，C被充電至V值（左正、右負），Vo=+V1（a）圖或-V1（b）圖。
Vi負半周時，二極管DOFF，RC時間常數足夠大，Vo=VC+Vi（負半周）=2V。

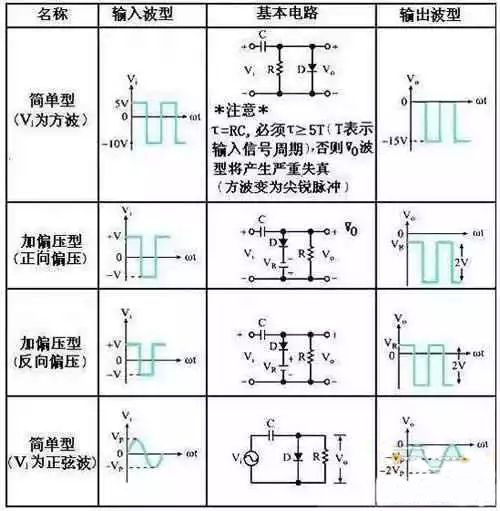

幾種二極管負鉗位器電路比較：
正嵌位器
01
01

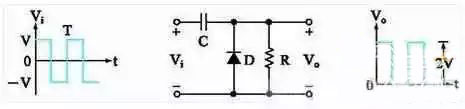

簡單型
工作原理：
Vi負半周時，DON，C充電至V值（左負、右正）
Vi正半周時，DOFF，Vo=VC+Vi（正半周） =2V。
02
02

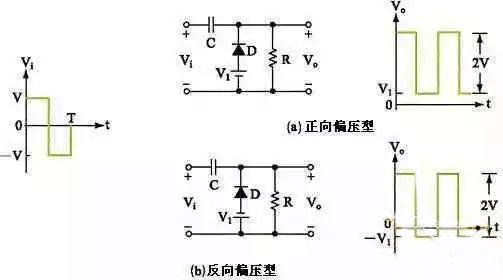

加偏壓型
判斷輸出波形的簡易方法：
1. 由參考電壓V1決定輸出波形于坐標軸上的參考點。
2. 由二極管D的方向決定原來的波形往何方向移動。若二極管的方向?yàn)檎?，則波形必須正向移動；若二極管的方向?yàn)榉聪?，則波形必須反向移動。
3. 決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。

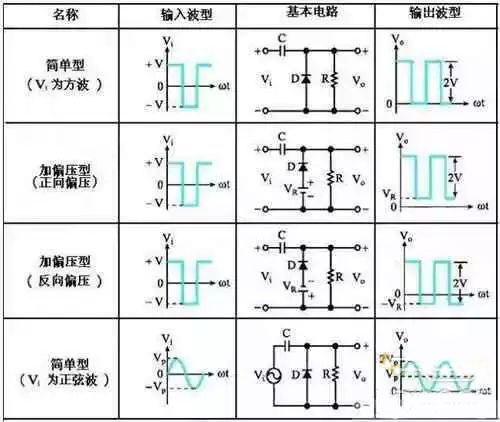

幾種二極管正鉗位器電路比較：
